Обеспечивая безопасность во время движения, тормозная система УАЗ Патриот требует регулярного контроля и понимания её устройства. Правильная диагностика и обслуживание помогают избежать неожиданных поломок и значительно увеличивают ресурс всего автомобиля.
Перед началом работы познакомьтесь с основными компонентами системы: это главный тормозной цилиндр, рабочие тормозные цилиндры, тормозные диски и колодки, а также гидравлическая жидкость. Понимание связей между ними ускоряет выявление неисправностей и помогает точнее определить причины ухудшения тормозных характеристик.
Каждая часть системы имеет свою роль: главный цилиндр создает давление, передаваемое через гидравлическую жидкость, что активирует колодки и диски. Взаимодействие элементов обеспечивает надежное торможение и отзывчивость на нажатие педали. Разбор схемы позволяет понять, как устранить большинство проблем с минимальной затратой времени и сил.
Структура и принцип работы тормозной системы УАЗ Патриот
Начинайте с проверки износа тормозных колодок и состояния дискованных тормозных дисков. Важно, чтобы каждый компонент находился в исправном состоянии для обеспечения надежности торможения.
Тормозная система УАЗ Патриот представляет собой гидроприводную конструкцию, где главный тормозной цилиндр взаимодействует с рабочими цилиндрами каждого колеса через тормозную жидкость. Вся система делится на передний и задний контуры, что позволяет сохранить управляемость при отказе одной из частей.
Основные элементы системы:
- Главный тормозной цилиндр – создает давление в тормозной жидкости, передающее усилие на цилиндры барабанных или дисковых тормозов.
- Тормозные магистрали – обеспечивают передачу жидкости от главного цилиндра к рабочим цилиндрам.
- Рабочие цилиндры – расположены в суппортах или барабанных узлах, преобразуют гидравлическое давление в механическое усилие, сжимая тормозные колодки или тормозные колодки барабана.
- Тормозные колодки и диски – создают трение, замедляющее или останавливающее движение колеса.
Принцип работы основывается на передаче усилия через жидкость. Когда водитель нажимает на педаль, в главном цилиндре создается давление. Оно передается по магистралям к цилиндрам колес, вызывая их движение, что в свою очередь прижимает тормозные колодки к дискам или барабанам.
Для улучшения реактивности системы используют вакуумные усилители и расходные регуляторы давления. В системе также могут присутствовать вентильные устройства – управляемые или аварийные – блокирующие или регулирующие поток тормозной жидкости.
Обеспечение своевременной проверки и обслуживания тормозных компонентов способствует поддержанию оптимальной работы системы и предотвращает возможные поломки. Особенно важно следить за уровнем тормозной жидкости и состоянием шлангов, так как их износ может стать причиной ухудшения тормозных характеристик.
Основные компоненты тормозной системы
Начинайте диагностику с проверки тормозных колодок, так как их износ напрямую влияет на эффективность торможения. Регулярно осматривайте их состояние, особенно на внутренней поверхности, где износ происходит быстрее из-за частого соприкосновения с дисками.
Тормозные диски обеспечивают необходимое трение для замедления движения. Обратите внимание на наличие глубоких царапин, ржавчины или деформаций. При обнаружении неровностей увеличивается риск ухудшения тормозных характеристик, поэтому их необходимо очищать или заменять.
Главный тормозной механизм, зафиксированный в кабине, управляет гидросистемой, передавая усилие через главный цилиндр на рабочие цилиндры колодок. Проверяйте уровень тормозной жидкости и отсутствие течи в гидравлической системе. Настойка и своевременная замена жидкости помогают поддерживать стабильность тормозной работы.
Тормозные цилиндры преобразуют гидравлическое давление в механическое усилие, которое прижимает колодки к дискам. Их исправность влияет на равномерность торможения и устойчивость системы при интенсивных нагрузках.
Тормозные шланги и магистрали обеспечивают подачу тормозной жидкости к рабочим цилиндрам. Оценивайте их состояние на наличие трещин, потертостей или утечек. Время от времени рекомендуется заменять их для предотвращения неожиданных отказов.
Совместная работа всех компонентов создаёт слажную систему, которая обеспечивает безопасное и эффективное торможение автомобиля. Внимательное отношение к их состоянию помогает своевременно выявлять изношенные детали и предотвращать возможные поломки.
Принцип торможения: от педали до тормозных дисков
Чтобы обеспечить эффективное торможение, начните с правильного нажатия на педаль. Надавите плавно и усилием, избегая резких движений, чтобы снизить нагрузку на тормозную систему.
При нажатии на педаль тормоза внутри часто срабатывает вакуумный или гидравлический усилитель, который увеличивает силу вашего нажатия. Это помогает передать больший усилий на тормозной привод без дополнительного напряжения со стороны водителя.
Гидравлическая система передает жидкость под давлением через тормозные шланги к гидравлическим цилиндрам, расположенным в тормозных механизмах передних и задних колес.
Гидравлические цилиндры сжимают поршни внутри тормозных барабанов или дисковых тормозных суппортов. В случае с УАЗ Патриот, чаще используют дисковые тормоза, где суппорты сдвигают тормозные колодки к дискам.
Сжатие колодок вызывает трение о вращающийся диск, что и создает тормозной эффект. Чем сильнее вы нажимаете на педаль, тем большее усилие передается через гидравлическую систему, увеличивая давление и площадь контакта колодок с диском.
Обратите внимание, что в системе присутствуют регулирующие механизмы и клапаны, поддерживающие стабильное давление и предотвращающие пробои. Они обеспечивают равномерное торможение, минимизируя износ деталей и повышая безопасность.
Для максимально эффективного торможения полностью отпускайте педаль и не допускайте её зажимания после остановки, чтобы не вызвать перегрев и износ тормозных компонентов. Постоянное обслуживание и своевременная замена жидкости помогут системе сохранять надежность и отзывчивость.
Роль гидравлической системы в управлении тормозами
Гидравлическая система тормозов УАЗ Патриот обеспечивает надежное и быстрое торможение. Она передает усилие от тормозного педали к тормозным механизмам через жидкость, что позволяет добиться высокой эффективности торможения.
При нажатии на тормозную педаль, поршень в главном тормозном цилиндре создает давление в тормозной жидкости. Это давление передается по трубопроводам к тормозным механизмам на колесах. Важно следить за уровнем тормозной жидкости и ее состоянием, так как загрязненная или недостаточная жидкость может привести к снижению эффективности торможения.
Гидравлическая система также включает в себя тормозные суппорты и цилиндры, которые обеспечивают равномерное распределение тормозного усилия. Регулярная проверка и обслуживание этих компонентов гарантируют стабильную работу тормозов. Замена изношенных деталей, таких как колодки и диски, также влияет на общую производительность тормозной системы.
Не забывайте о необходимости проверки герметичности системы. Утечки тормозной жидкости могут привести к потере давления и, как следствие, к ухудшению тормозных характеристик. Регулярные осмотры и диагностика помогут избежать серьезных проблем и обеспечат безопасность на дороге.
Типы тормозных механизмов на УАЗ Патриот
На УАЗ Патриот используют дисковые и барабанные тормоза, каждый из которых подходит для определенных условий эксплуатации и обеспечивает необходимый уровень безопасности.
Дисковые тормоза размещены спереди и характеризуются высокой отзывчивостью и эффективностью при торможении. Они состоят из тормозного диска и суппорта, который при нажатии на педаль двигает колодки к диску. Это решение отлично справляется с быстрой реакцией и меньшим износом в длительной эксплуатации.
Барабанные тормоза применяются на задней оси, что позволяет снизить стоимость производства и обслуживания. Барабанные механизм существенно проще по конструкции, включает в себя тормозной барабан и механизмы расширения колодок при нажатии. Они хорошо работают при участии легких или средних нагрузок и оказываются надежными при постоянной эксплуатации без экстремальных условий.
Для повышения эффективности тормозной системы возможна комбинация таких механизмов, что обеспечивает баланс между стоимостью, надежностью и безопасностью автомобиля.
При эксплуатации важно контролировать состояние тормозных дисков, колодок и барабанов, своевременно выполняя их замену. Обе схемы требуют правильной регулировки и периодического осмотра, чтобы тормоза всегда реагировали быстро и предсказуемо.
Диагностика неисправностей в системе
Проверьте уровень тормозной жидкости. Низкий уровень может указывать на утечку. Если уровень в норме, осмотрите тормозные шланги и соединения на наличие трещин или повреждений.
Обратите внимание на состояние тормозных колодок. Износ колодок может привести к снижению эффективности торможения. Если колодки изношены, замените их.
Проверьте тормозные диски на наличие деформаций или трещин. Неровности на поверхности диска могут вызывать вибрации при торможении. В случае обнаружения повреждений, диски следует отшлифовать или заменить.
Послушайте работу тормозов. Посторонние звуки, такие как скрип или стук, могут указывать на проблемы с колодками или дисками. Если звуки присутствуют, проведите детальную проверку.
Проверьте работу главного тормозного цилиндра. Неправильная работа может привести к потере давления в системе. Если тормоза не реагируют должным образом, возможно, потребуется замена цилиндра.
Обратите внимание на педаль тормоза. Если она слишком мягкая или жесткая, это может указывать на проблемы с гидравлической системой. Проверьте все компоненты на наличие утечек и повреждений.
Не забывайте о проверке ABS. Если загорается индикатор ABS, это может указывать на неисправность датчиков или блока управления. Используйте диагностический сканер для считывания кодов ошибок.
Регулярно проводите диагностику тормозной системы. Это поможет предотвратить серьезные неисправности и обеспечит безопасность на дороге.
Процедуры обслуживания и ремонта тормозной системы
Регулярно проверяйте уровень тормозной жидкости. Если он ниже минимального уровня, долейте жидкость, соответствующую спецификациям производителя. Это предотвратит повреждение тормозных компонентов.
Осматривайте тормозные колодки на предмет износа. Если толщина колодок меньше 3 мм, замените их. Изношенные колодки могут привести к снижению эффективности торможения и повреждению тормозных дисков.
Проверяйте тормозные диски на наличие трещин и деформаций. Если поверхность диска имеет заметные повреждения, замените его. Убедитесь, что диски имеют достаточную толщину для безопасной эксплуатации.
Регулярно очищайте тормозные механизмы от грязи и пыли. Используйте сжатый воздух или специальный очиститель для тормозов. Это поможет избежать перегрева и улучшит работу системы.
Проверяйте состояние тормозных шлангов и трубок. Ищите трещины, утечки и износ. При обнаружении повреждений замените шланги, чтобы избежать потери тормозной жидкости.
При замене тормозных колодок или дисков всегда меняйте их парами на одной оси. Это обеспечит равномерное торможение и предотвратит неравномерный износ.
Проводите прокачку тормозов после замены жидкости или ремонта системы. Это удалит воздух из тормозной системы и восстановит ее эффективность. Используйте стандартную процедуру прокачки, начиная с дальнего колеса.
Следите за состоянием тормозной жидкости. Меняйте ее каждые 2 года или согласно рекомендациям производителя. Загрязненная жидкость может привести к коррозии и снижению эффективности тормозов.
При возникновении посторонних звуков или вибраций во время торможения немедленно проведите диагностику. Это может указывать на проблемы с тормозной системой, которые требуют немедленного внимания.
Проверка состояния тормозных колесных механизмов
Регулярно проверяйте тормозные механизмы для обеспечения безопасности. Начните с визуального осмотра тормозных колодок. Убедитесь, что их толщина не менее 3 мм. Если колодки изношены, замените их.
Проверьте состояние тормозных дисков. На поверхности не должно быть глубоких царапин или трещин. Измерьте толщину дисков с помощью штангенциркуля. Минимальная допустимая толщина указана в руководстве по эксплуатации.
Обратите внимание на тормозные шланги. Они не должны иметь трещин или признаков старения. Проверьте соединения на наличие утечек тормозной жидкости. Убедитесь, что уровень жидкости в бачке соответствует норме.
Проведите тест на эффективность торможения. На безопасной площадке разгонитесь до 30-40 км/ч и резко нажмите на тормоза. Автомобиль должен остановиться без скрипа и вибраций. Если вы заметили отклонения, обратитесь к специалисту.
Регулярно очищайте тормозные механизмы от грязи и пыли. Это поможет избежать перегрева и улучшит работу системы. Используйте специальные средства для очистки тормозов.
Следите за состоянием тормозных суппортов. Проверьте, не заклинивают ли они. При необходимости смазывайте направляющие и заменяйте поврежденные детали.
Для удобства проверки состояния тормозных колесных механизмов, используйте следующую таблицу:
| Элемент | Нормы | Действия при несоответствии |
|---|---|---|
| Тормозные колодки | Толщина не менее 3 мм | Замена |
| Тормозные диски | Минимальная толщина по спецификации | Замена |
| Тормозные шланги | Без трещин и утечек | Замена |
| Тормозная жидкость | На уровне нормы | Доливка |
| Тормозные суппорты | Работа без заклинивания | Смазка или замена |
Следуя этим рекомендациям, вы обеспечите надежную работу тормозной системы вашего УАЗ Патриот.

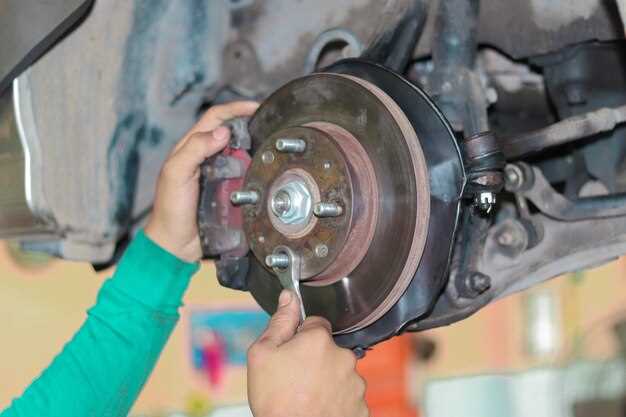

Замена тормозных колодок и дисков
Перед началом работы освободите пространство вокруг колес и зафиксируйте автомобиль на подъемнике или с помощью домкрата и надежных опор. Снимите колесо, чтобы обеспечить полный доступ к тормозной системе.
Открутите крепежные болты суппорта и аккуратно снимите его вместе с тормозными колодками. Проверьте состояние направляющих и смазку – при необходимости очистите их и нанесите немного специальной тормозной смазки для гладкой работы.
Достаньте тормозной диск, зафиксированный на ступице. Если диск сильно заржавел, осторожно постучите по нему деревянной костяшкой или используйте монтировочный съемник. Перед установкой нового диска убедитесь в отсутствии трещин и равномерном износе.
Замените изношенные колодки на новые, тщательно продуйте и очистите место контакта. Обратите внимание на их правильную ориентацию и необходимость использования оригинальных или совместимых запчастей. После установки колодок, установите суппорт на место и закрепите крепежными болтами, затягивая их с указанным в инструкции моментом.
Перед сборкой немедленно проверьте работу тормозов: нажмите на педаль несколько раз, чтобы колодки вошли в контакт с диском, и убедитесь, что педаль становится жесткой и отсутствует свободный ход.
Завершите работу, установив колесо и зафиксировав его болтами с правильным моментом затяжки. После этого опустите автомобиль с домкрата и совершите тестовый подъем – нажатием на педаль тормоза проверьте, эффективно ли тормозная система реагирует. Такой подход помогает устранить возможные зазоры и обеспечить безопасность на дороге.
Поручения по прокачке тормозной системы
Для прокачки тормозной системы УАЗ Патриот используйте специальный инструмент – насос для прокачки тормозов. Начните с задних колес, так как они обычно находятся дальше от главного тормозного цилиндра.
Сначала откройте крышку бачка тормозной жидкости и проверьте уровень. При необходимости долейте жидкость до нужного уровня. Затем, используя ключ на 10, открутите клапан прокачки на заднем тормозном цилиндре. Попросите помощника нажать на тормоза, чтобы создать давление в системе.
Когда тормоза будут нажатые, откройте клапан прокачки. Жидкость и воздух начнут выходить. Закройте клапан, как только поток жидкости станет равномерным и без пузырьков. Повторите процесс несколько раз, пока не убедитесь, что система полностью прокачана.
После завершения прокачки задних колес, переходите к передним. Процедура аналогична: откройте клапан прокачки, попросите помощника нажать на тормоза, откройте клапан, закройте его, когда поток станет стабильным. Не забудьте следить за уровнем жидкости в бачке на протяжении всего процесса.
После завершения прокачки всех колес, проверьте работу тормозов. Нажмите на тормоза несколько раз, чтобы убедиться в их надежности. Если педаль тормоза стала жесткой и не проваливается, значит, прокачка выполнена успешно.
Закройте крышку бачка тормозной жидкости и убедитесь, что все инструменты убраны. Регулярно проверяйте уровень жидкости и состояние тормозов для безопасной эксплуатации автомобиля.
Регулировка гидравлической системы и ремонт master-системы
Для регулировки гидравлической системы УАЗ Патриот начните с проверки уровня тормозной жидкости. Убедитесь, что жидкость находится на отметке ‘MAX’ в резервуаре. Если уровень низкий, долейте жидкость, соответствующую спецификациям производителя.
Проверьте состояние тормозных шлангов и трубок на наличие утечек. При обнаружении повреждений замените их. Убедитесь, что все соединения затянуты и не имеют коррозии.
Регулировка тормозов осуществляется с помощью винтов на тормозных механизмах. Поверните винты до тех пор, пока колеса не начнут слегка тормозить при вращении. Это обеспечит правильный контакт колодок с дисками.
Для ремонта master-системы снимите главный тормозной цилиндр. Очистите его от загрязнений и проверьте на наличие трещин. Если цилиндр поврежден, замените его на новый. Установите новый уплотнитель, чтобы избежать утечек.
После установки главного цилиндра прокачайте тормоза. Для этого попросите помощника нажать на тормоза, пока вы открываете и закрываете клапаны на каждом тормозном механизме. Это удалит воздух из системы и восстановит давление.
Проверьте работу тормозов на тест-драйве. Убедитесь, что тормоза реагируют быстро и без посторонних звуков. Если есть проблемы, повторите процесс прокачки или проверьте на наличие утечек.
